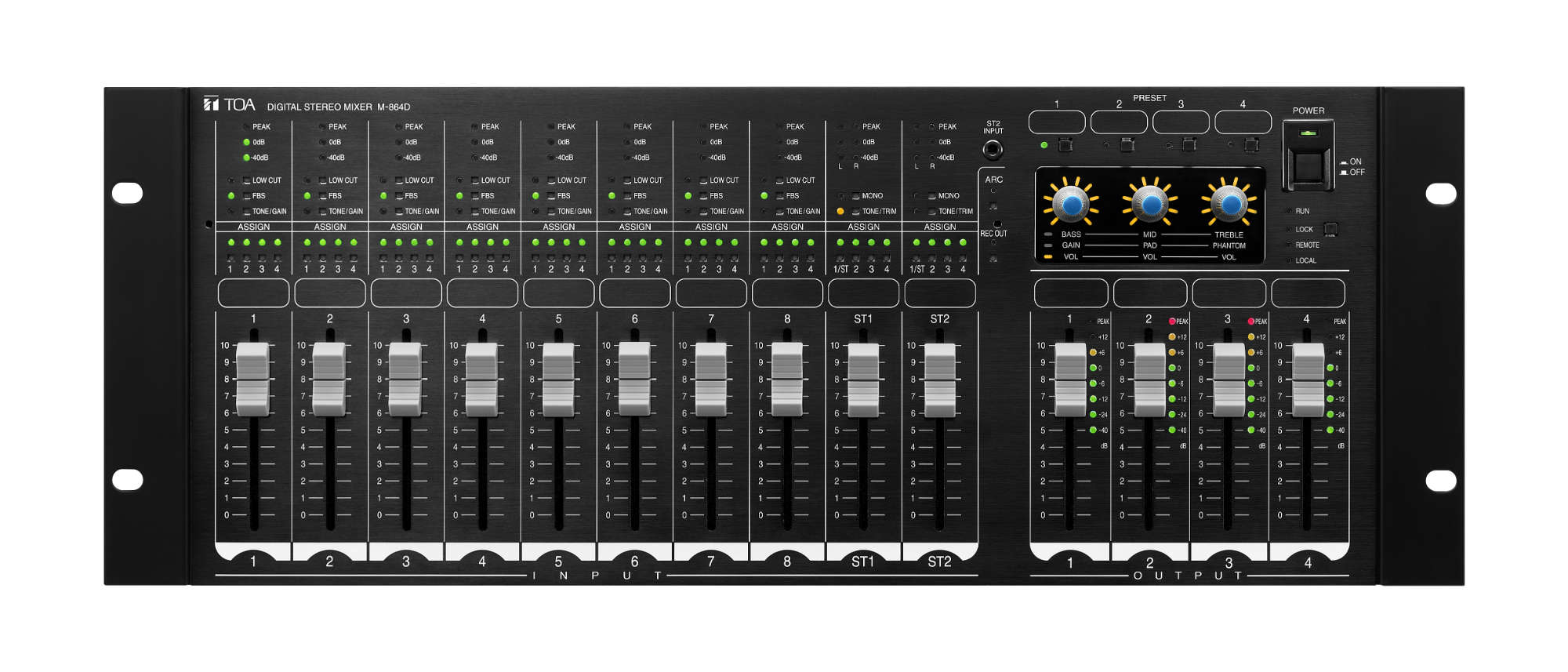

M-864D
數位混音處理單元
ZM-9013
遙控面板
ZM-9013
ZM-9013 專為與 9000M2 系列或 M-864D 搭配使用而設計，是一款具有 8 個按鈕的壁掛式遠端控制面板。它與RC-001T遠端控制模組或M-864D配合使用。它可以安裝在牆上的標準 2 位元電氣盒中。
- 8 個可分配按鈕，帶有LED 狀態指示燈，用於Xpoint 設定（開/關、選擇）、尋呼啟動、場景、繼電器啟動
- 盒子上可分配ID 旋轉調整
電源
24 V DC (supplied from RC-001T or M-864D)
消耗電流
50 mA or less
控制
8 function buttons
指示燈
8 function indicators (green LEDs)
使用電纜線
Shielded CPEV cable (paired data line and paired power line) or
Category 5 twisted pair cable for LAN (CAT5-STP)
Category 5 twisted pair cable for LAN (CAT5-STP)
連接端子
Removable terminal block (10 pins)
工作溫度
0 °C to +40 °C (32 °F to 104 °F)
工作濕度
35 % to 80 %RH (no condensation)
外觀
Surface-treated steel plate, white, paint
尺寸
120 (W) x 127 (H) x 50.5 (D) mm (4.72 x 5" x 1.99")"
重量
374 g (0.82 lb)
附屬品
Box mounting screw (No.6-32UNC x 30) …4,
Box mounting screw (M4 x 30) …4, Panel mounting screw …4,
Removable terminal plug (10 pins) …1
Box mounting screw (M4 x 30) …4, Panel mounting screw …4,
Removable terminal plug (10 pins) …1
請下載資料以獲取完整規格。
支援產品
Bi-directional remote control unit for the full digital mixer M-9000M2. Eight programmable buttons for retrieving by default, volume settings, or the choice of signal sources. Each button has an LED to indicate the current selection. Simple flush-mounted installation.
Height: 12,7 cm
Depth: 5,6 cm
idth: 12 cm
