SX-2000SM
系統管理主機
SX-2000SM

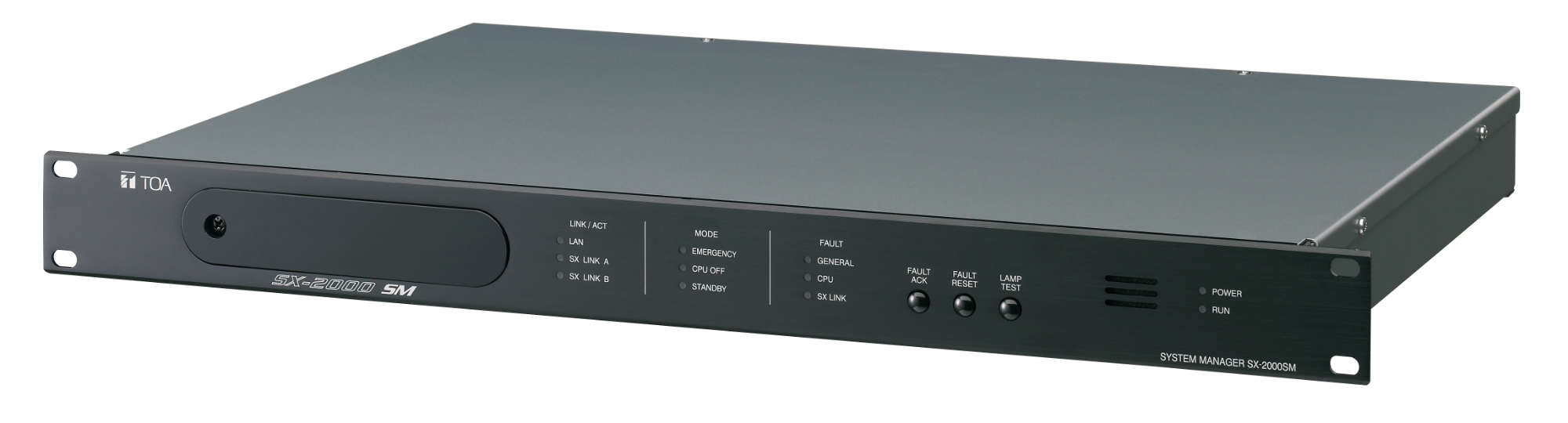

SX-2000SM 系統管理器設計用於 TOA 的矩陣系統，可安裝在 EIA 標準組件機架（1 單元尺寸）中。它可以與SX-2000系列的可選音訊輸入單元、音訊輸出單元和遠端麥克風組合使用，組成完整的矩陣系統，並可對整個系統進行音訊訊號路由和優先控制。 SX-2000SM本身配備了8個控制輸入、8個控制輸出、故障狀態輸出、故障資料輸入/開關、存取指示燈、模式指示燈和故障指示燈，可實現廣泛的控制和狀態監控。控制輸入線路故障可以透過將電阻連接到其線路來檢測。 SX-2000SM 具有提供穩定的 24 V DC 的功能。每個控制都可以透過插入SX-2000SM 裝置的CF 卡來執行。可以記錄整個系統的操作，並將其內容作為操作日誌儲存在CF卡上。 SX-2000SM 還具有兩個電源輸入，可建立雙冗餘電源系統。配備兩路介面用於連接緊急電源裝置，可配置系統在電源故障期間運作。
- 矩陣系統結合音訊輸入單元、音訊輸出單元和遠端麥克風
- 音訊訊號路由與優先權控制
- 8個控制輸入，8個控制輸出
- 故障狀態輸出、故障資料輸入/開關

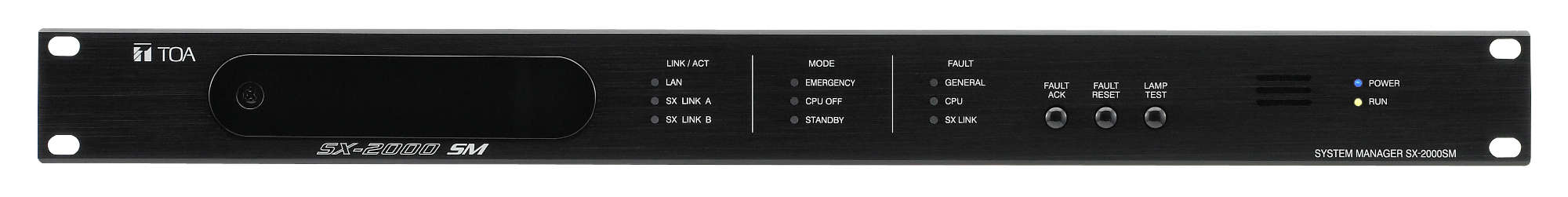

- 存取指示器、模式指示器和故障指示器，可實現廣泛的控制和狀態監控
- 可以執行控制透過將 CF 卡插入 SX-2000SM 裝置
- 可以記錄操作並將其內容作為操作日誌儲存在 CF 卡上
- 兩個電源輸入，用於建立雙冗餘餘電源系統
- 緊急情況下可自動語音播報
- 透過LAN連線進行系統設定
System Manager, central control unit of the voice alarm system for installation in 19-inch cabinet racks (IEC 60297).
Separate ads for:
-Mode: emergency/standby/analog reserve way
-Activity LAN connection
-Activity of the audio and control network
-Errors: General/CPU/audio and control network
-Power supply
-Operation
Separate buttons for:
-Acknowledgement of fault messages
-Resetting the fault signal
-Lamp test
Acoustic warning in case of a malfunction in accordance with the relevant standards for voice alarm systems.

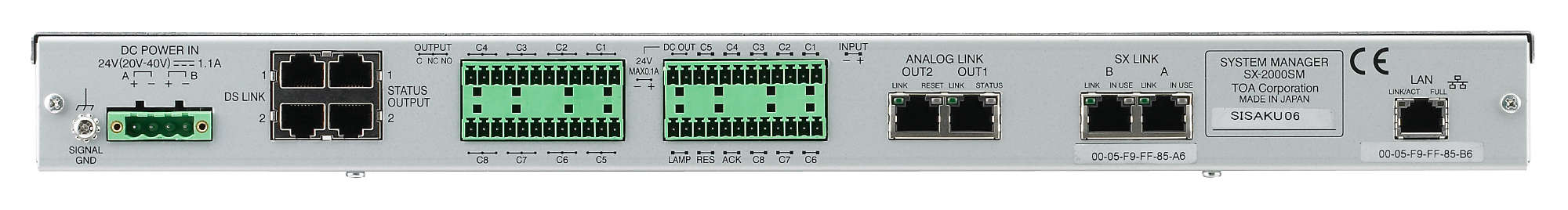

Redundant power supply for reliable power supply. Two network connections (100BaseTX) for redundant network for audio and control signals, additional analog reserve way. LAN connection to read the system activity, errors and operating conditions, as well as to set the system time. 8 Control inputs with opto-couplers and 8 control outputs with relay changeover contacts via pluggable connectors. Each input can be monitored either.
Two connectors for the monitoring of emergency equipment. Separate control outputs for the above mentioned error messages, E.g. to the forwarding and the BMZ.
The programming software included with the delivery.
