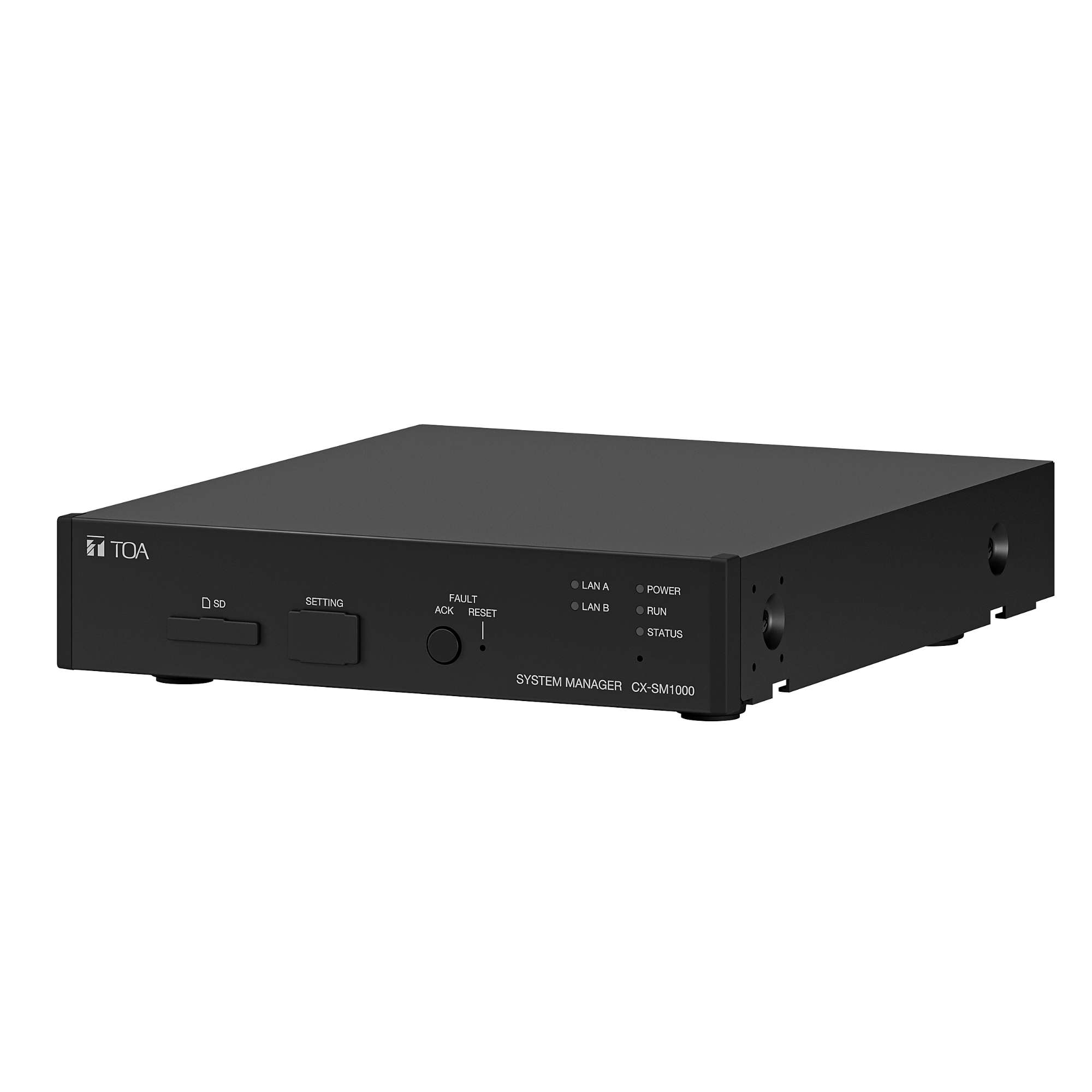

CX-SM1000

系統管理主機

CX-SM1000

CX-SM1000 是一款專為 CX-1000 系列 IP 通訊系統設計的系統管理主機，可與 CX-1000 系列的對講機、音聲單元、觸控螢幕遙控麥克風配合使用，建構矩陣系統，實現通話和廣播控制等功能。系統最多可連接 3000 個對講機，並具備具備故障偵測和網路冗餘功能，提供高可靠性的通訊系統。 CX-SM1000 內建 Web 伺服器，可透過瀏覽器編輯或修改各種設定，本體具備 SD 卡插槽，支援上傳和下載系統設定及操作記錄等。

使用CX-1000系列通訊系統時不可或缺的管理主機
支援多達15,000個I/O配置，實現系統級整合
管理多達200個音訊連結，用於通話和廣播
雙LAN端口，提供靈活可靠的網路連接
相容SIP、HTTP和其他標準通訊協定
SD卡插槽，可儲存履歷和備份設定
繼電器和集電極開路輸出，用於外部控制
可桌置、或安裝於機櫃或壁掛，安裝靈活
DC 24V電源輸入，附可拆卸式端子座

3D檢視/AR模擬

可實際旋轉/放大/縮小產品，透過AR模擬實際產品設置的情境

規格相關產品 A&E規格下載

電源

24 V DC (operating range: 21.6 - 26.4 V DC)
Removable terminal block (2 pins) or use of the optional AC adapter

消耗電流

200 mA

消耗功率

5 W

Network Section

Network I /F: 100Base- TX
Network protocol: TCP /IP, UDP, ARP, ICMP, HTTP, RTP, RTSP, IGMP, NTP, SIP, FTP, RSTP, DNS
Connector: RJ45 connector x 2
Network cable: UTP ( Cat5 or greater)

Maximum Number of Configurations

Audio Input

3000 channels

Audio Output

3000 channels

Speaker Line

3000 channels

Control Input

12000 channels

Control Output

15000 channels (Normal control output + ATT control output)

Maximum Number of Configurations

CX-OP1700: 100 units
CX-OP1500: 3000 units
CX-CL1750: 3000 units
CX-CL1550: 3000 units
CX-RM1700: 100 units
CX-AF1026: 300 units
CX-PA1120/CX-PA1240: 300 units
CX-CC1016: 100 units
CX-SM1000: 1 unit (Only 1 unit per system, Indispensable)

Number of Audio Links

Maximum 200 links within the system (each 1 link for calls and multi/unicast broadcasts)

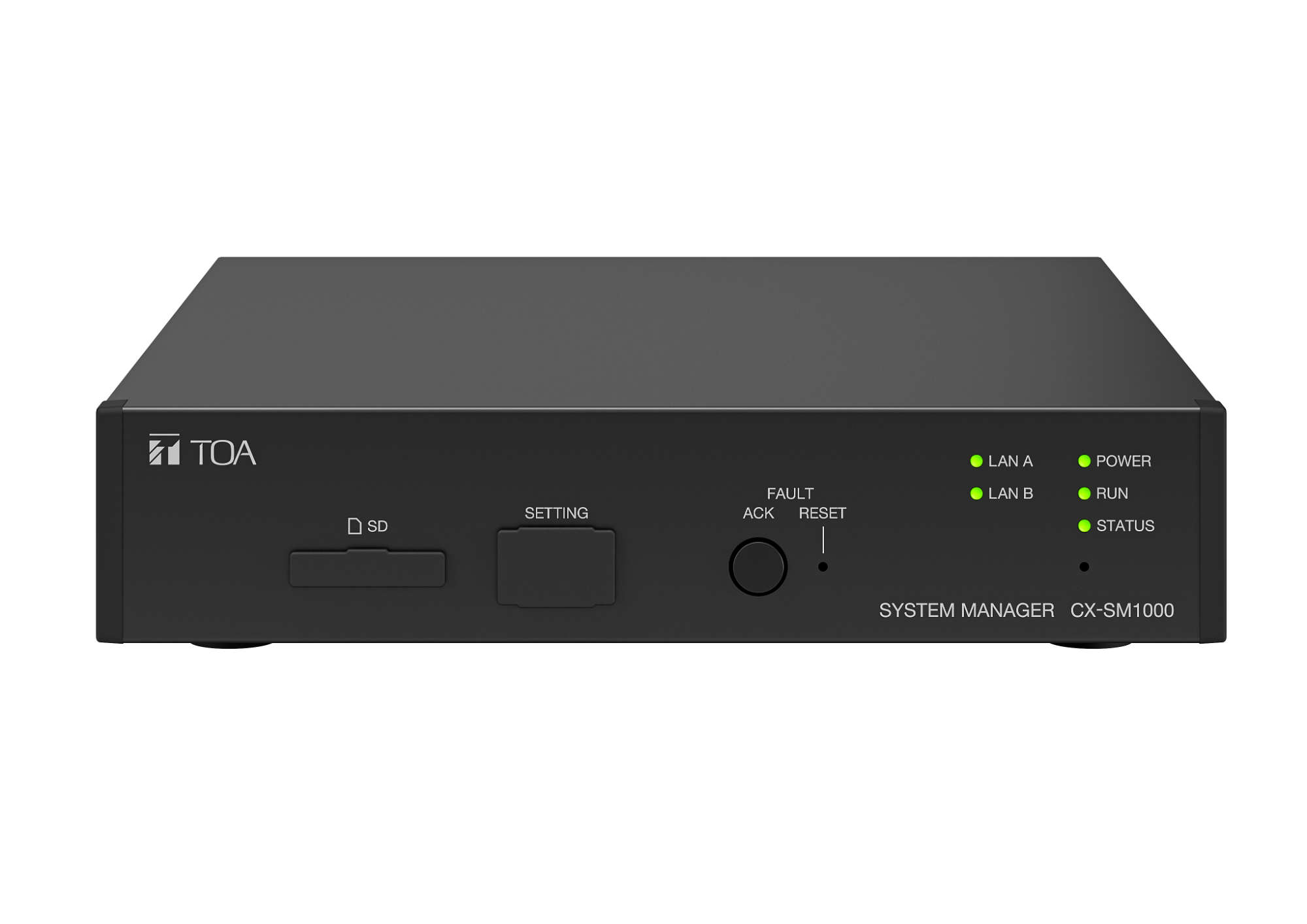

操作部

FAULT ACK x 1, FAULT RESET x 1, Reset key x 1, Setting switch x 1

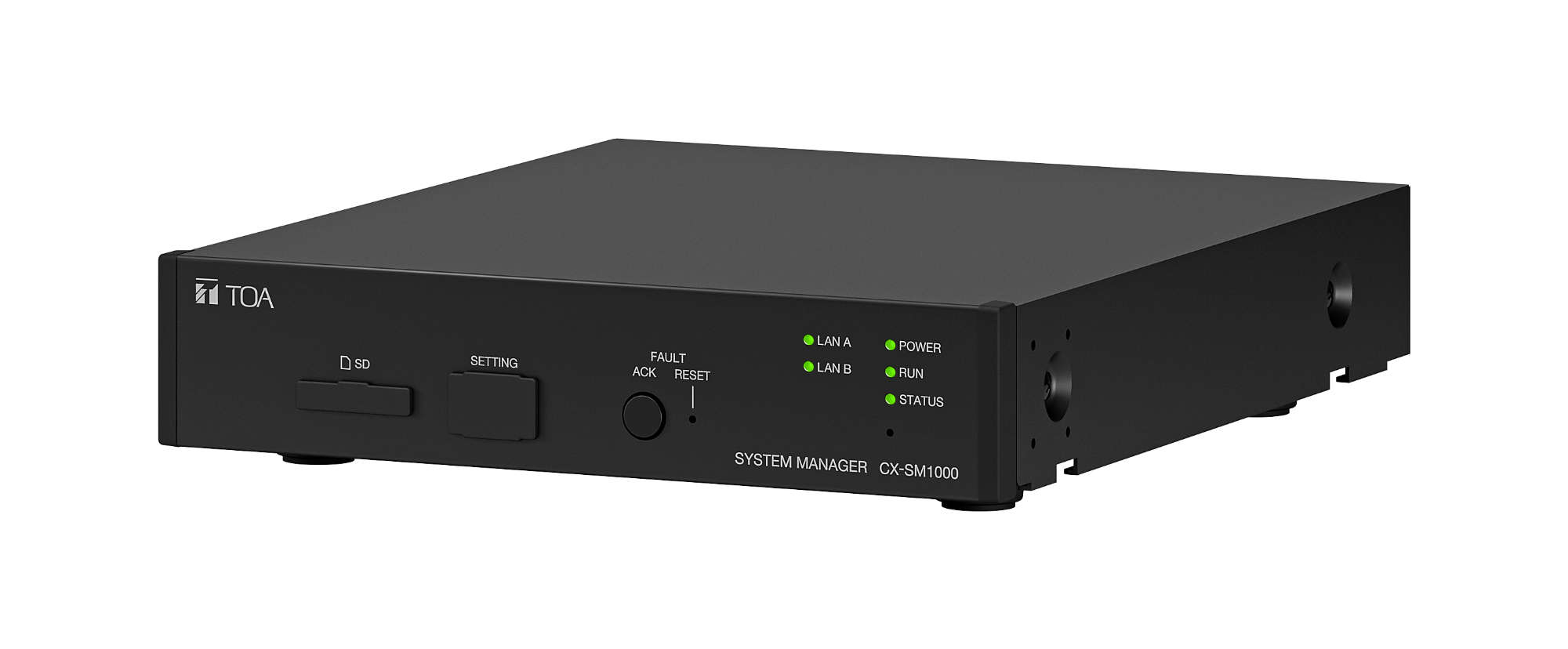

指示燈

LED indicators: LAN (green) x 2, POWER (green) x 1, RUN (green) x 1, STATUS ( yellow, red, green) x 1

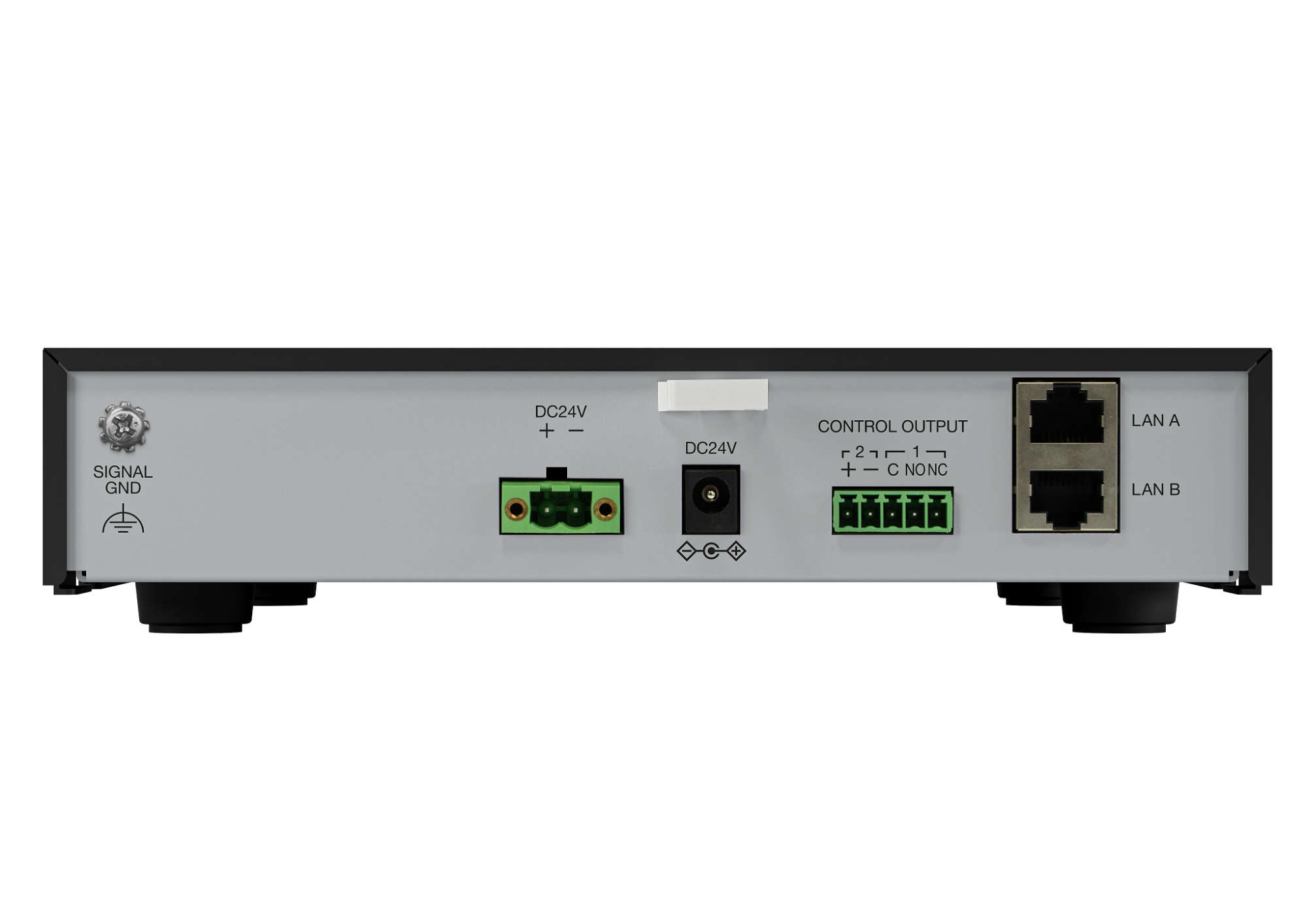

控制輸出

1 channel, relay contact output, maximum contact capacity : 30 V DC/1.0 A
1 channel, open collector output, maximum contact capacity : 30 V DC/100 mA, removable terminal block (5 pins)

SD Section

Setting file upload/download/for log storage Media: SD/SDHC/SDXC(*2) *No SD card provided.

Installation Method

Desktop, rack, or wall mounting (Rack or wall mounting needs optional brackets.)

工作溫度

0 °C to +40 °C (32 °F to 104 °F)

工作濕度

90 %RH or less (no condensation)

外觀

Panel, Case: Pre-coated steel plate, black, 30 % gloss

尺寸

210 (W) x 44.3 (H) x 268 (D) mm (8.27" x 1.74" x 10.55")

重量

1.5 kg (3.31 lb)

附屬品

Removable terminal plug ( 2 pins) x 1, Removable terminal plug (5 pins) x 1, Plastic foot x 4, Screw for fitting plastic foot x 4

選配品

AC adaptor: AD-246
Wall mounting bracket: YC-850
Half width blank panel: MB-15B-BK (for rack mounting one CX-SM1000 unit)
Rack joint bracket: MB-15B-J (When mounting the unit on the rack in conjunction with the CX-CC1016)

(*1) The maximum number of configurations means that the entire system can be configured to have the maximum number of audio inputs, audio outputs. control inputs/outputs, and speaker line outputs, within the range not exceeding the maximum allowable number for each device.
(*2) For SD cards that have been verified to work, please refer to the document "Verified SD Cards".

請下載資料以獲取完整規格。

安裝支架配件

MB-15B-BK

1/2寬黑色面板

本機器應作為TOA CX-1000系列IP通訊系統的系統管理主機，並可管理系統內多達3000個音訊輸入、3000個音訊輸出、3000個喇叭輸出、12000個控制輸入和15000個控制輸出。系統管理主機應支援最多200個並發音訊連結，並可管理多達160個雙向通訊呼叫和單向廣播的優先順序。

系統監控功能應包括用於偵測音訊線路和直接按鍵故障的自我檢測機制，以及用於偵測設備連接故障和異常溫度狀況的持續監控。任何故障或異常情況應透過聲音或視覺通知進行指示。

系統管理器應支援標準網路通訊協定，包括 TCP/IP、UDP、ARP、ICMP、HTTP、RTP、RTSP、IGMP、NTP、ONVIF、FTP、RSTP 和 DNS。應提供雙 RJ45 LAN 端口，以支援冗餘或分段網路連接。

控制介面應包括一個額定電壓為 30 V DC/1.0 A 的繼電器接點輸出和一個額定電壓為 30 V DC/100 mA 的開路集極輸出，用於與外部系統整合。操作鍵應包含故障確認 (FAULT ACK)、故障重設 (FAULT RESET)、系統重設 (system RESET) 和一個設定開關。

應提供一個 SD 卡插槽，用於儲存系統日誌、備份設定檔和韌體更新。相容的儲存媒體包括 SD、SDHC 和 SDXC 卡。

電源應透過 24 V DC 供電，可透過可拆卸接線端子或選購的交流電源轉接器供電。系統管理器應支援桌面放置、機櫃或壁掛等安裝方式。功率消耗不得超過 5W，工作溫度範圍為 0 °C 至 +40 °C（32 °F 至 104 °F），相對濕度最高可達 90%（無冷凝）。

尺寸為 210（寬）× 44.3（高）× 268（深）毫米（8.27 英吋 × 1.74 英吋 × 10.55 英吋），重量為 1.5 公斤（3.31 磅）。

選購配件：壁掛支架 (YC-850)、半寬空白面板 (MB-15B-BK)、機櫃安裝支架 (MB-15B-J)
製造商：TOA Corporation
型號：CX-SM1000
