CX-RM1700

觸控螢幕遙控麥克風

CX-RM1700

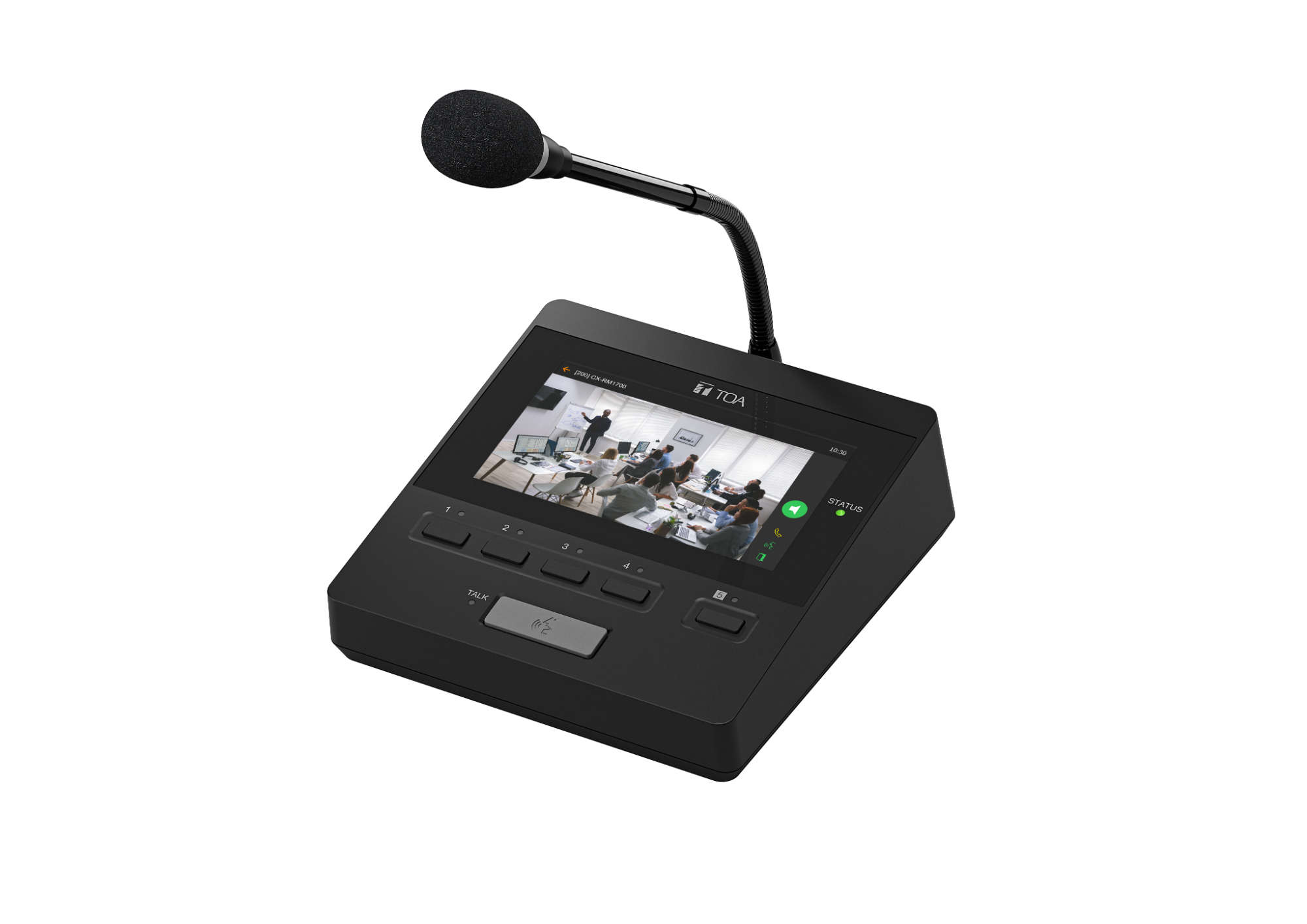

CX-RM1700 是一款觸控螢幕遙控麥克風，專為 CX-1000 系列 IP 通訊系統設計。只需將此遙控麥克風連接到網路（LAN 或 WAN），即可透過該麥克風或音訊輸入端的音源設備，對系統中的對講機、音訊單元和門口機等設備發送音訊廣播。此外，還可直接將音源檔案上傳至伺服器，並登錄在遙控麥克風上，即可建立任意內容的提示音廣播。本體具備觸控螢幕 LCD 和可自訂功能的快捷鍵，使其操作直觀便捷。可透過支援 PoE 的交換器供電（此時無需另購交流電源轉接器）。可顯示來自通用 IP 攝影機的影像。[注意]：我們不保證所有 IP 攝影機都能正常運作。

5吋觸控螢幕液晶顯示器和快速鍵，操作直覺
單一指向性電子電容式麥克風
內建動圈式喇叭，最大輸出功率1W
支援G.722和PCM等主流音訊編解碼器
1個控制輸入和1個繼電器輸出，用於連接外部設備
2個控制輸入、1個控制輸出和1個靜音控制輸入
雙LAN埠，LAN A支援PoE供電
支援PoE（符合IEEE802.3af標準）或DC 12V供電

3D檢視/AR模擬

可實際旋轉/放大/縮小產品，透過AR模擬實際產品設置的情境

規格 A&E規格下載

電源

PoE (IEEE802.3af compliant) or 12 V DC (use of the optional AC adapter)

消耗電流

PoE: 190 mA, 12 V DC (AC adapter): 560 mA

消耗功率

7.5 W

麥克風

Unidirectional electret condenser microphone (with indicator)

AUX Input

1 channel, -60 dB (*2)/20 dB (*2) selectable, 600 Ω, transformer-balanced, push-in terminal (3 pins)

Audio Bandwidth

200 Hz - 16 kHz

S/N比

60 dB or more

失真率

1 % or less

Volume Control

Microphone volume control, AUX volume control

Internal Speaker

Dynamic type speaker, maximum output 1 W

Signal Processing

Input channel: Gain, EQ x 2, Comp, AGC, Trim, Gate (for VOX function), speech intelligibility filter

Network Section

Network I/F: 100Base-TX
Network protocol: TCP/IP, UDP, ARP, ICMP, HTTP, RTP, RTSP, IGMP, NTP, FTP, RSTP
Audio packet transmission method: Unicast, Multicast
Number of broadcasting destinations: Unicast (max. 16), Multicast (max. 2999)

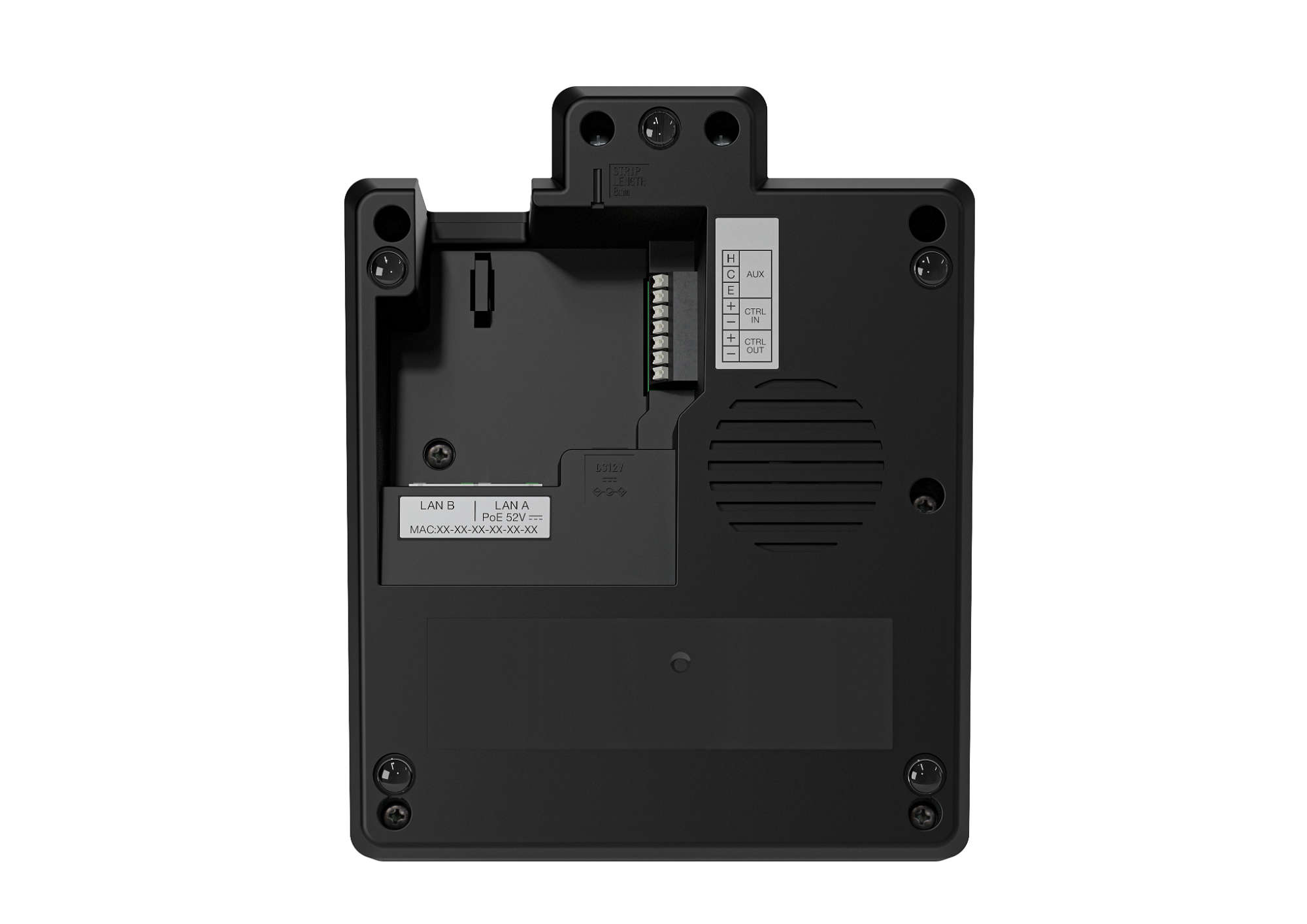

Connector: RJ45 connector x 2, LAN A ( PoE compatible), LAN B ( PoE compatible)
Network cable: UTP (Cat5 or greater )

Audio Transmission

Sampling frequency: 48 kHz, 16 kHz (controllable on the software)
Audio codec: PCM, G.722
Quantization bit depth: 16-bit
Voice packet loss recovery: Silence insertion

操作部

Touch screen LCD, Direct key x 5, Talk key

指示燈

Touch screen LCD: 5" TFT color LCD, 1280 x 780
LED indicator: SELECT (green) x 5, Microphone (green) x 1, STATUS (yellow, red, green) x 1, TALK (green) x 1

控制輸入

1 channel, no-voltage make contact input, open voltage: 12 V DC, short-circuit current: 5 mA or less, push-in terminal (2 pins)

控制輸出

1 channel, relay contact output, maximum contact capacity : 30 V DC/100 mA, push-in terminal (2 pins)

Installation Method

Desktop installation only

工作溫度

0 °C to +40 °C (32 °F to 104 °F)

工作濕度

90 %RH (no condensation)

外觀

ABS resin, dark gray

尺寸

152 (W) x 57.1 (H) x 188.7 (D) mm (5.98" X 2.25" x 7.43") (excluding microphone)

重量

670 g (1.48 lb)

附屬品

Zip tie x 1

選配品

AC adaptor: AD-1210P, AD-1215P

(*1) 0 dB = 1V

請下載資料以獲取完整規格。

觸控螢幕遙控麥克風是應為透過網路連線，專為與TOA的CX-1000系列IP通訊系統搭配使用而設計。
觸控螢幕遙控麥克風支援透過網路向相容的音訊終端發送基於IP的尋呼訊號，可支援16個unicast和2999個multicast目標。

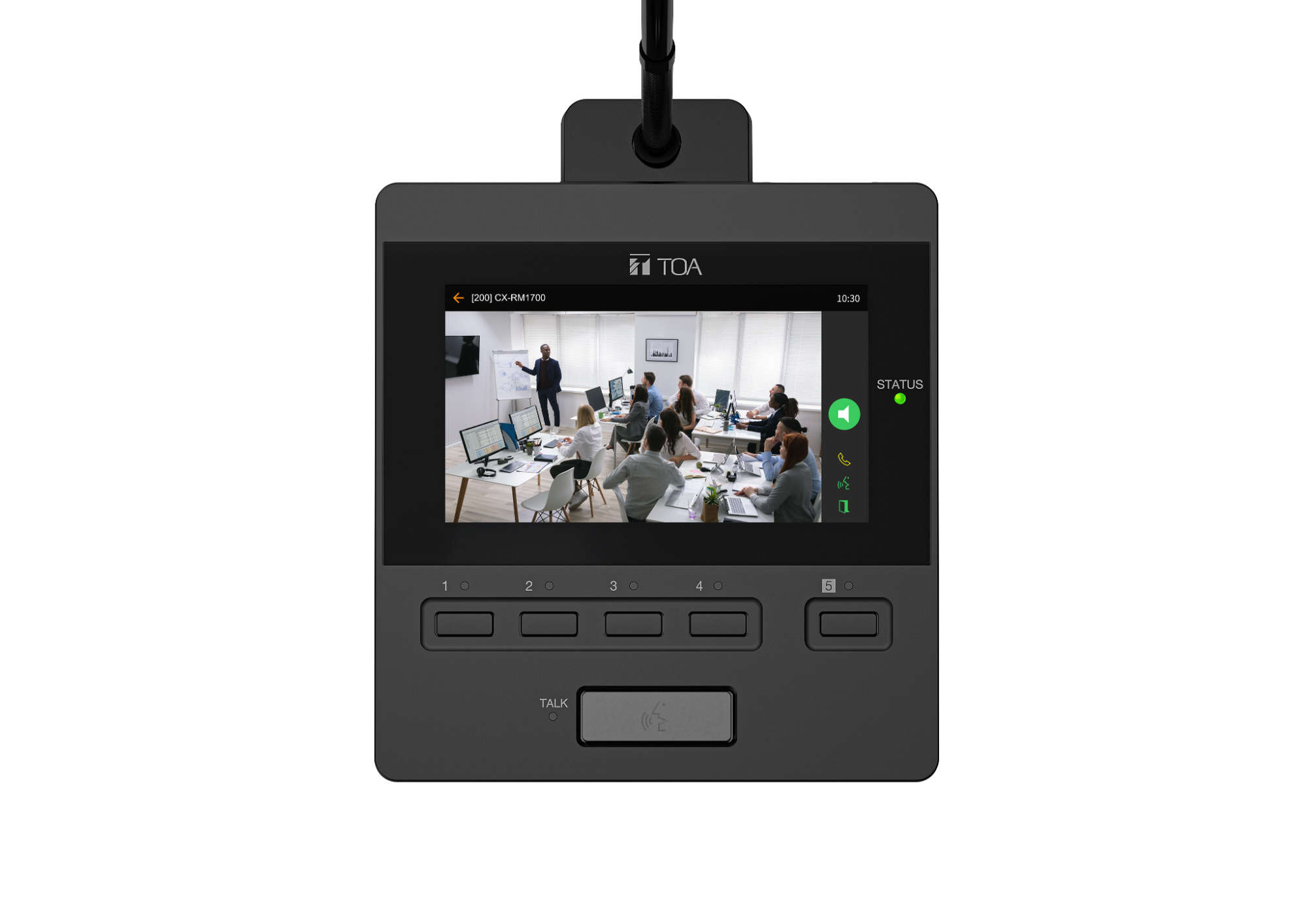

觸控螢幕遙控麥克風本體配有5吋彩色液晶觸控螢幕（1280×780）和五個快速鍵，其中一個為專用通話鍵，方便使用者進行直覺操作。觸控螢幕遙控麥克風使用單一指向性電子電容式麥克風（附指示燈）和一個1W動圈喇叭，用於監聽，支援使用 48 kHz 或 16 kHz 取樣頻率的高品質音訊傳輸，並可選擇 PCM 和 G.722 音訊編解碼器以及 16 位元數。

觸控螢幕遙控麥克風應包含用於音訊封包補償的自動靜音插入功能。應提供一個變壓平衡式 AUX 輸入，在 600 Ω 阻抗下靈敏度可選（-60 dB/20 dB）。麥克風和 AUX 輸入均應具有獨立的音量控制。觸控螢幕遙控麥克風應提供一個無電壓控制輸入和一個繼電器觸點輸出，用於外部設備控制。音訊處理功能應支援增益、均衡、壓縮、自動增益控制 (AGC)、微調、VOX（聲控開關）閘控和語音清晰度濾波器等功能。觸控螢幕遙控麥克風應可支援語音播報的錄製和預覽。語音堆疊廣播功能應允許待播內容暫時保留，待目標裝置上優先順序較高的廣播結束後，保留的廣播將自動開始播放。

觸控螢幕遙控麥克風應支援透過 100BASE-TX 乙太網路進行資料傳輸。應提供雙 LAN 端口，其中 LAN A 支援 PoE（符合 IEEE802.3af 標準），LAN B 用於冗餘網路連接。支援的協定包括 TCP/IP、UDP、ARP、ICMP、HTTP、RTP、RTSP、IGMP、NTP、FTP 和 RSTP。

電源可透過符合 IEEE802.3af 標準的 PoE 供電，或使用選購的 12V 直流電源供應器供電。功耗不得超過 7.5W。

觸控螢幕遙控麥克風的工作溫度範圍為 0 °C 至 +40 °C（32 °F 至 104 °F），濕度最高可達 90 %RH（無冷凝）。觸控螢幕遙控麥克風採用深灰色 ABS 樹脂外殼。尺寸為 152（寬）× 57.1（高）× 188.7（深）毫米（5.98 英吋 × 2.25 英吋 × 7.43 英吋），重量為 670 公克（1.48 磅）。

製造商：TOA Corporation
型號：CX-RM1700
