CX-CL1550

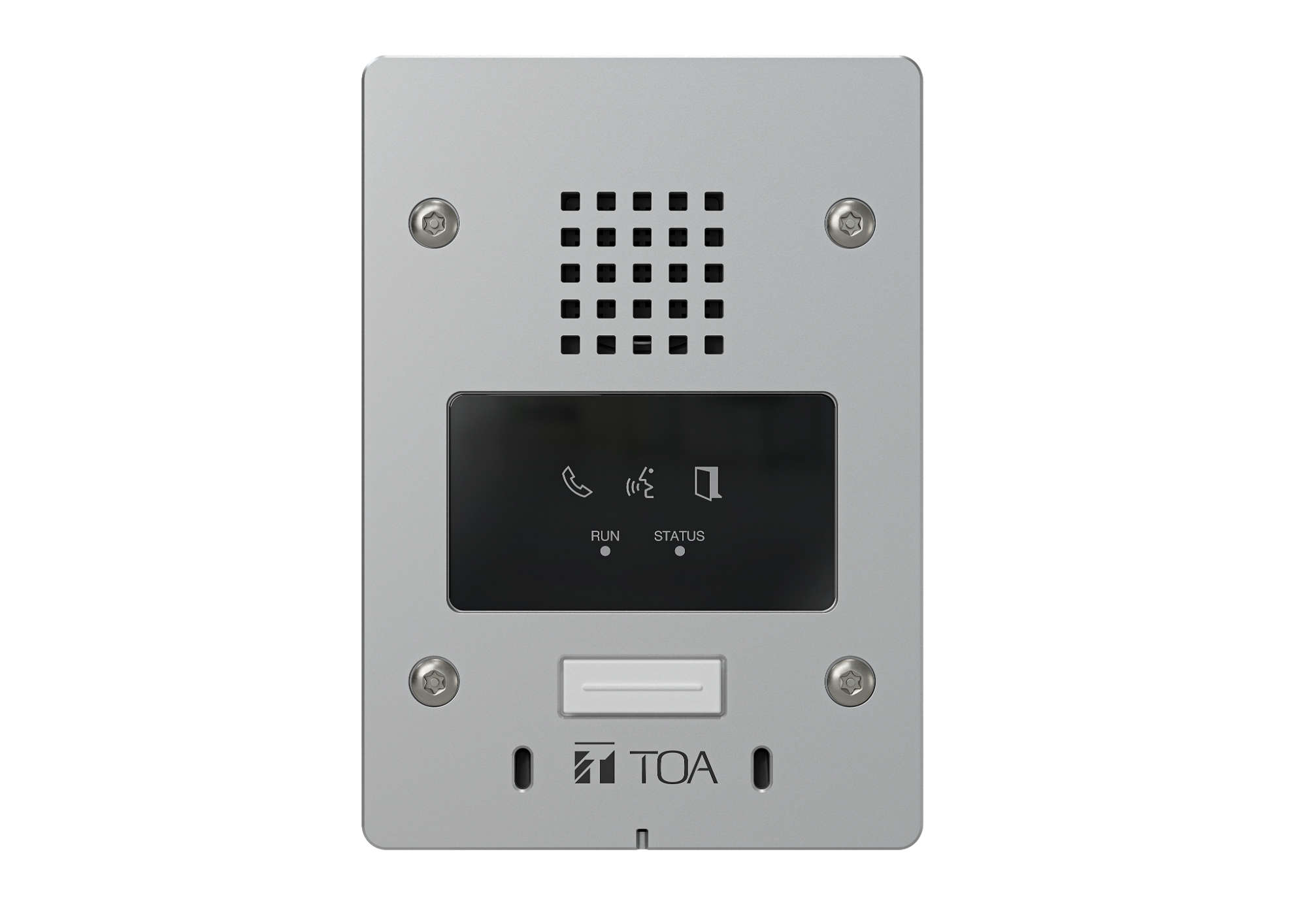

一般型門口對講機
CX-CL1550
CX-CL1550 是一款專為 CX-1000 系列 IP 通訊系統設計的門口對講機。將對講機連接至網路（LAN 或 WAN），將對講機連接至網路（LAN 或 WAN），可立即與其他對講機進行免持語音通話，也可接收其他對講機的廣播或呼叫。電源供應器可由支援 PoE 的網路交換器提供（在這種情況下，無需另外選購AC電源供應器）。 CX-CL1550 支援 SIP 通訊協議，可透過系統管理員與通用 SIP 電話通話。
- 支援全雙工免持通話，並具備回授消除功能
- 雙MEMS麥克風和陣列處理技術，確保拾音清晰
- 支援 G.722 和 H.264 等主流音訊/視訊編解碼器
- 符合 IP65/IK08 防護等級，戶外耐用
- 相容 SIP、HTTP 和其他通訊協定
- 4 個控制輸入和 4 個輸出，方便整合
- 可嵌入式或壁掛式安裝，安裝靈活
- 支援PoE供電（符合 IEEE802.3af 標準）或DC 12V供電
3D檢視/AR模擬
電源
PoE (IEEE802.3af compliant) or 12 V DC (use of the optional AC adapter)
消耗電流
PoE: 140 mA, 12 V DC (AC adaptor) : 390 mA
消耗功率
5.5 W
Speech Method
Hands-free: Full-duplex (echo canceler + voice switch)
Audio Bandwidth
Conversation/Broadcast: 300 Hz - 7 kHz
Hands-free
Speaker: Dynamic type speaker, maximum output 2.0 W
Microphone: Omni-directional digital MEMS microphone x 2
Microphone: Omni-directional digital MEMS microphone x 2
External Speaker
Maximum output 2.0 W, 8 Ω, push-in terminal (2 pins)
Signal Processing
Input channel: Gain, EQ x 2, Comp, AGC, noise canceler, echo canceler, voice switch, microphone array, speech intelligibility filter
Output channel: Gain, EQ x 7, ANC
Output channel: Gain, EQ x 7, ANC
Network Section
Network I/F: 100Base-TX
Network protocol: TCP/IP, UDP, ARP, ICMP, HTTP, RTP, RTSP, IGMP, NTP, SIP, FTP, RSTP
Audio packet transmission method: Unicast, Multicast
Number of broadcasting destinations: Unicast (max. 16), Multicast (max. 2999)
Connector: RJ45 connector x 2 (LAN A (PoE compatible), LAN B (PoE incompatible)
Network cable: UTP (Cat5 or greater)
Network protocol: TCP/IP, UDP, ARP, ICMP, HTTP, RTP, RTSP, IGMP, NTP, SIP, FTP, RSTP
Audio packet transmission method: Unicast, Multicast
Number of broadcasting destinations: Unicast (max. 16), Multicast (max. 2999)
Connector: RJ45 connector x 2 (LAN A (PoE compatible), LAN B (PoE incompatible)
Network cable: UTP (Cat5 or greater)
Audio Transmission
Sampling frequency: 16 kHz, 8 kHz (controllable on the software)
Audio codec: PCM, G.722, G.711 μ-Law/A-Law
Quantization bit depth: 16-bit
Voice packet loss recovery: Silence insertion
Audio codec: PCM, G.722, G.711 μ-Law/A-Law
Quantization bit depth: 16-bit
Voice packet loss recovery: Silence insertion
操作部
Direct key x 1
指示燈
LED indicators: RUN (green) x 1, STATUS (yellow, red, green) x 1, Calling indicator (yellow) x 1, Conversation indicator (green) x 1, Unlock indicator (green) x 1
控制輸入
4 channels, no-voltage make contact input, open voltage: 12 V DC, short-circuit current: 5 mA or less, push-in terminal (5 pins)
控制輸出
1 channel, relay contact output, withstand voltage: 30 V DC, maximum control current: 1 A, push-in terminal (2 pins)
4 channels, open collector output, maximum contact capacity : 30 V DC/100 mA, push-in terminal (5 pins)
4 channels, open collector output, maximum contact capacity : 30 V DC/100 mA, push-in terminal (5 pins)
Installation Method
Flush-mounting or wall-mounting
Impact Resistance
IK08
Dust/Water Protection
IP65 (Note that front cover edges must be sealed at installation.)
工作溫度
-40 °C to +60 °C (-40 °F to 140 °F)
工作濕度
90 %RH (no condensation)
外觀
Case: Die-cast aluminum, silver, mat finish, paint
Panel: PC resin
Panel: PC resin
尺寸
115 (W) x 162 (H) x 72.2 (D) mm (4.53" x 6.38" x 2.84")
重量
750 g (1.65 lb)
附屬品
Waterproof washer x 4, Tamper-proof screw x 4
選配品
AC adapter: AD-1210P, AD-1215P
建議外接盒
For flush mount: 3-gang electrical box or Back Box YC-150 (option)
For wall mount: Wall-mount Box YS-13A (option)
For wall mount: Wall-mount Box YS-13A (option)
Note: An AC adapter, when used as power source, cannot be put in the YS-13A, YC-150 or a 3-gang electrical box together with the CX-CL1550 because such boxes do not have enough room to accommodate both.
請下載資料以獲取完整規格。
安裝支架配件
標準型門口對講機專為戶外設計，整合音聲與監控等功能，與TOA的CX-1000系列IP通訊系統搭配使用。此設備支援全雙工免持通訊模式，具備迴聲消除和語音控制切換功能。
免持音訊輸入由兩組全指向性MEMS麥克風陣列收音，音訊輸出則透過內建動態喇叭實現。對講機配備最大功率為2W（8Ω）的外接喇叭輸出，
音聲訊號處理功能包括增益控制、雙頻段均衡器、壓縮器、自動增益控制（AGC）、雜訊消除器、迴聲消除器、語音控制切換、麥克風陣列處理以及輸入通道的音聲明瞭化處理遮罩。輸出訊號處理應包含 7 段均衡器。
標準型門口對講機應支援透過 100BASE-TX 乙太網路進行資料傳輸。應提供雙 LAN 端口，其中 LAN A 支援 PoE（符合 IEEE802.3af 標準），LAN B 用於預備網路連接。對講機應允許最多 16 個Unicast和 2999 個Multicast音訊傳輸目標。支援的通訊協定應包括 TCP/IP、UDP、ARP、ICMP、HTTP、RTP、RTSP、IGMP、NTP、SIP、FTP 和 RSTP等。音訊編碼應使用 PCM、G.722 和 G.711 μ-Law/A-Law 編解碼器，取樣頻率為 16 kHz 或 8 kHz。
系統運作和網路狀態應配備 LED 指示燈。呼叫、通話和解鎖等操作狀態應透過帶有 LED 指示燈的獨立視覺標籤進行指示。控制介面應包括四個接點輸入、四個集電極開路輸出和一個額定電壓為 30 V DC、最大電流為 1.0 A 的繼電器輸出。電源應透過符合 IEEE802.3af 標準的 PoE 供電，或使用選購的AC電源供應器以 12 V DC 供電。功耗不得超過 5.5 W。
標準型門口對講機應設計為嵌入式或壁掛式安裝。本設備應符合 IP65 防塵防水等級和 IK08 抗衝擊等級。工作溫度範圍為 -40 °C 至 +60 °C（-40 °F 至 140 °F），相對濕度最高可達 90%（無冷凝）。主機採用壓鑄鋁材質，表面經霧面銀色烤漆處理，並配有聚碳酸酯前面板。尺寸為 115（寬）× 162（高）× 72.2（深）毫米（4.53 英吋 × 6.38 英吋 × 2.84 英吋），重量為 750 公克（1.65 磅）。
選購配件：壁掛支架（YC-1001）
製造商：TOA Corporation
型號：CX-CL1550
