CX-CC1016
CX系列控制介面單元

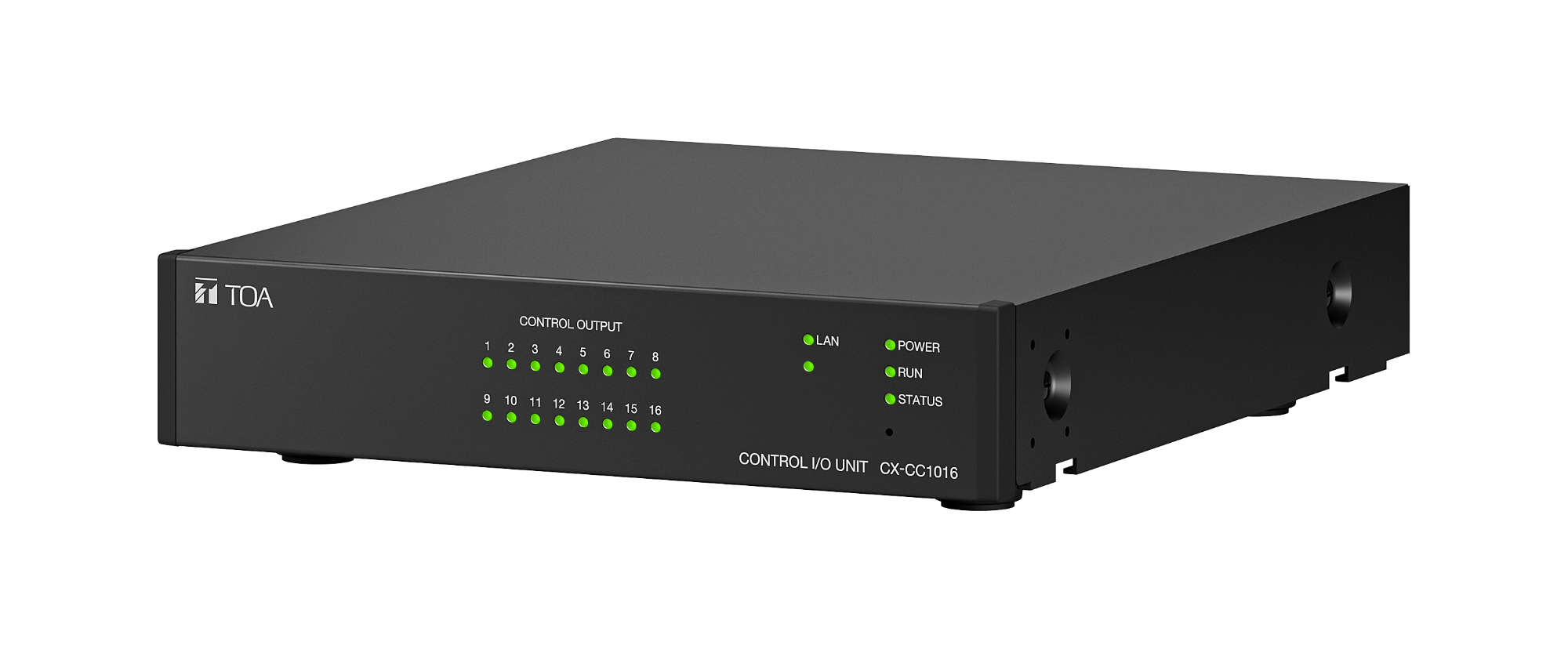

CX-CC1016
CX-CC1016 為控制介面單元，具有 16 個控制輸入和 16 個控制輸出，專為 CX-1000 系列 IP 通訊系統設計。將此單元連接至網路（LAN 或 WAN），您可以控制連接至已設定 CX-1000 系統中各單元的外部設備，啟用各種類型的呼叫，啟動廣播，並根據需要設定其他功能。輸出狀態可透過前面板上的指示燈確認。
- 16通道繼電器輸入/輸出控制單元，用於整合外部設備
- 支援DC 24V無電壓乾接點輸入
- 輸出繼電器接點最大容量為DC 30V/1.0A
- 單LAN端口，支援100Base-TX網路接口
- 重設鍵，方便系統重新啟動
- 精巧設計，可至於桌面、或安裝於機櫃或壁掛
- DC 24V電源輸入，可拆卸接式端子座
3D檢視/AR模擬
電源
24 V DC (operating range: 21.6 - 26.4 V DC)
Removable terminal block (2 pins) or use of the optional AC adapter
Removable terminal block (2 pins) or use of the optional AC adapter
消耗電流
230 mA
消耗功率
5.5 W
Network Section
Network I/F: 100Base-TX
Network protocol: TCP/IP, UDP, ARP, ICMP, HTTP, FTP
Connector: RJ45 connector x 1
Network cable: UTP (Cat5 or greater)
Network protocol: TCP/IP, UDP, ARP, ICMP, HTTP, FTP
Connector: RJ45 connector x 1
Network cable: UTP (Cat5 or greater)
操作部
Reset key x 1

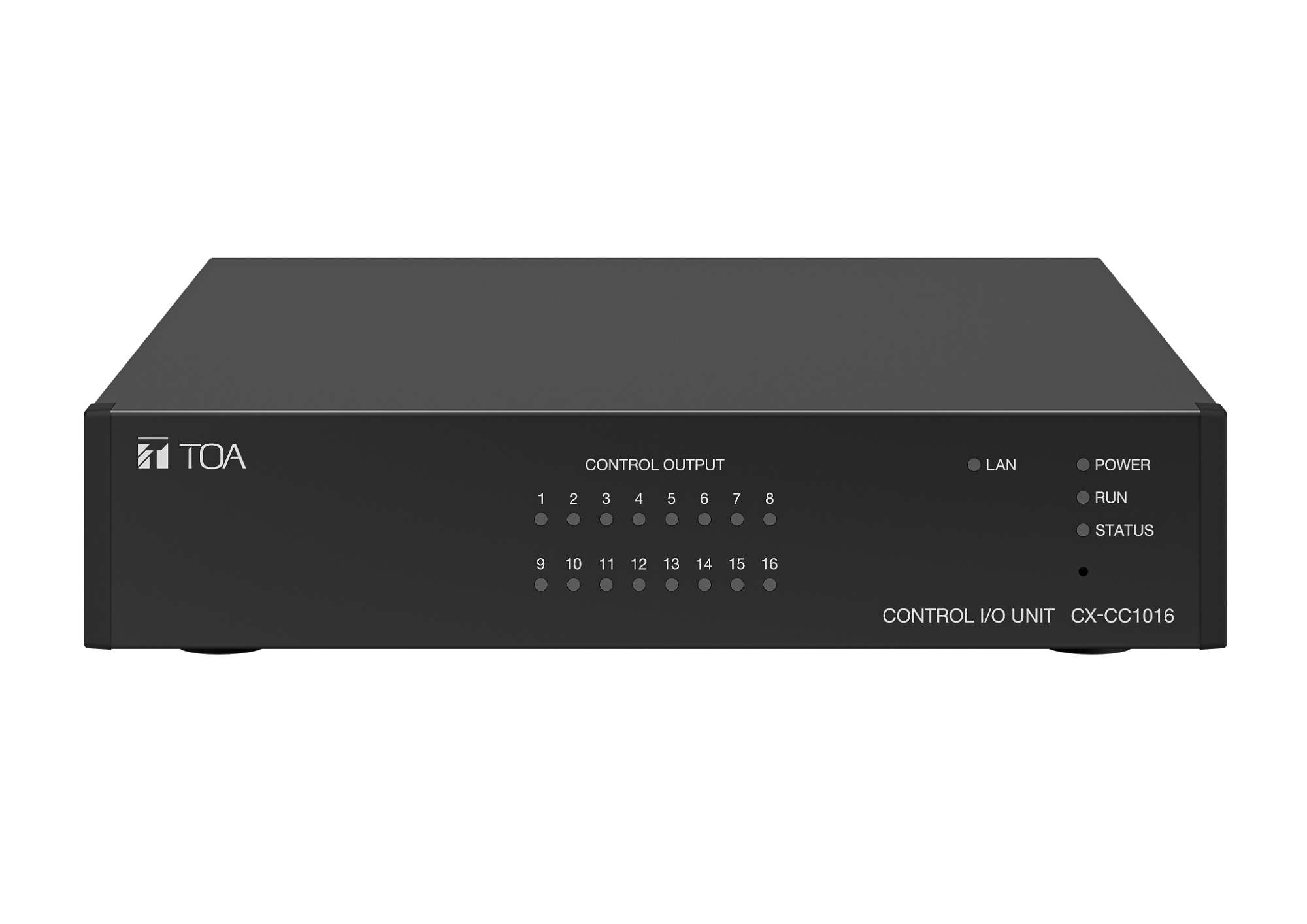

指示燈
LED indicators: LAN (green) x1, POWER (green) x1, RUN (green) x1, STATUS (yellow, red, green) x1

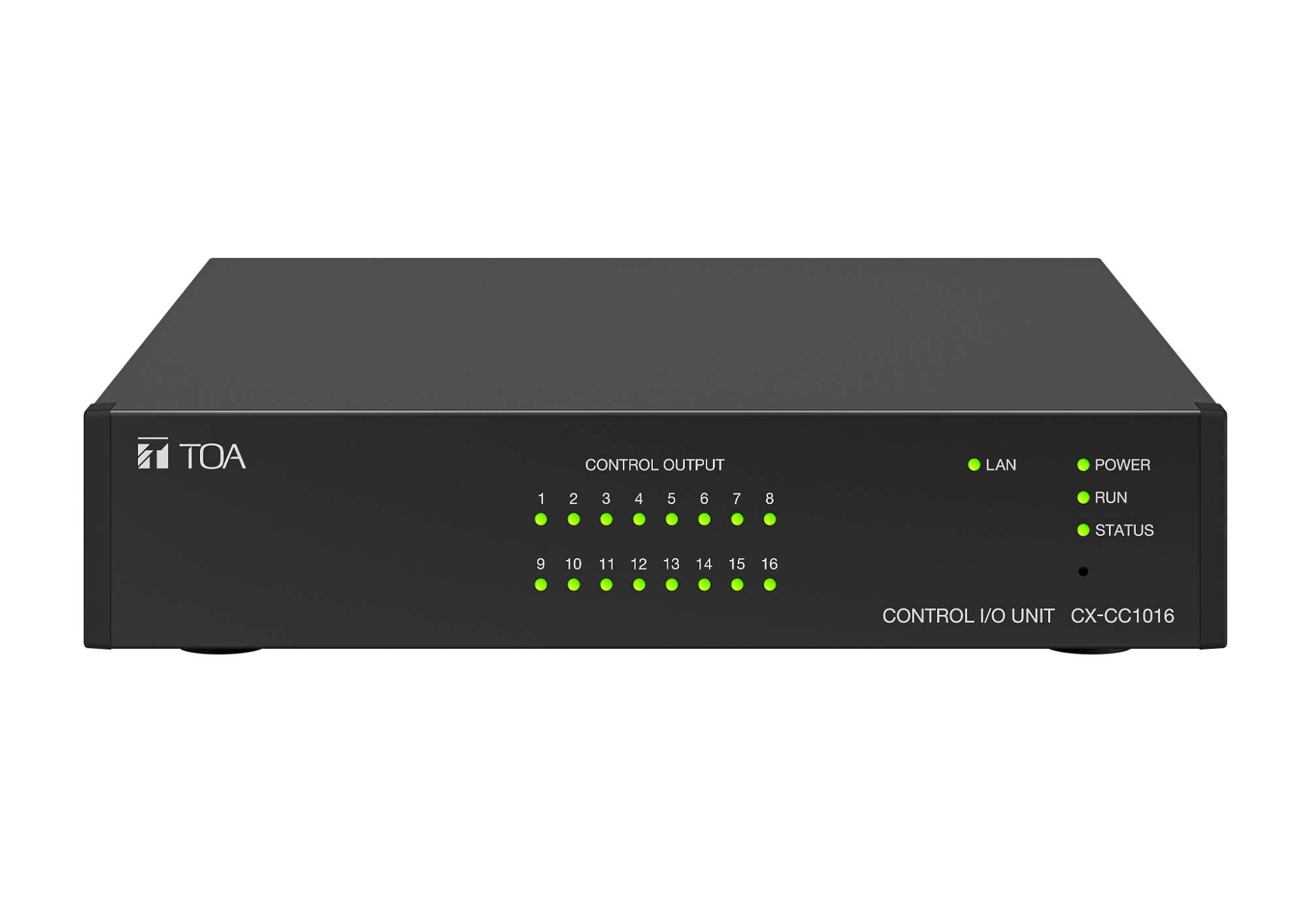

Control output indicators: CONTROL OUTPUT (green) x16
Control output indicators: CONTROL OUTPUT (green) x16

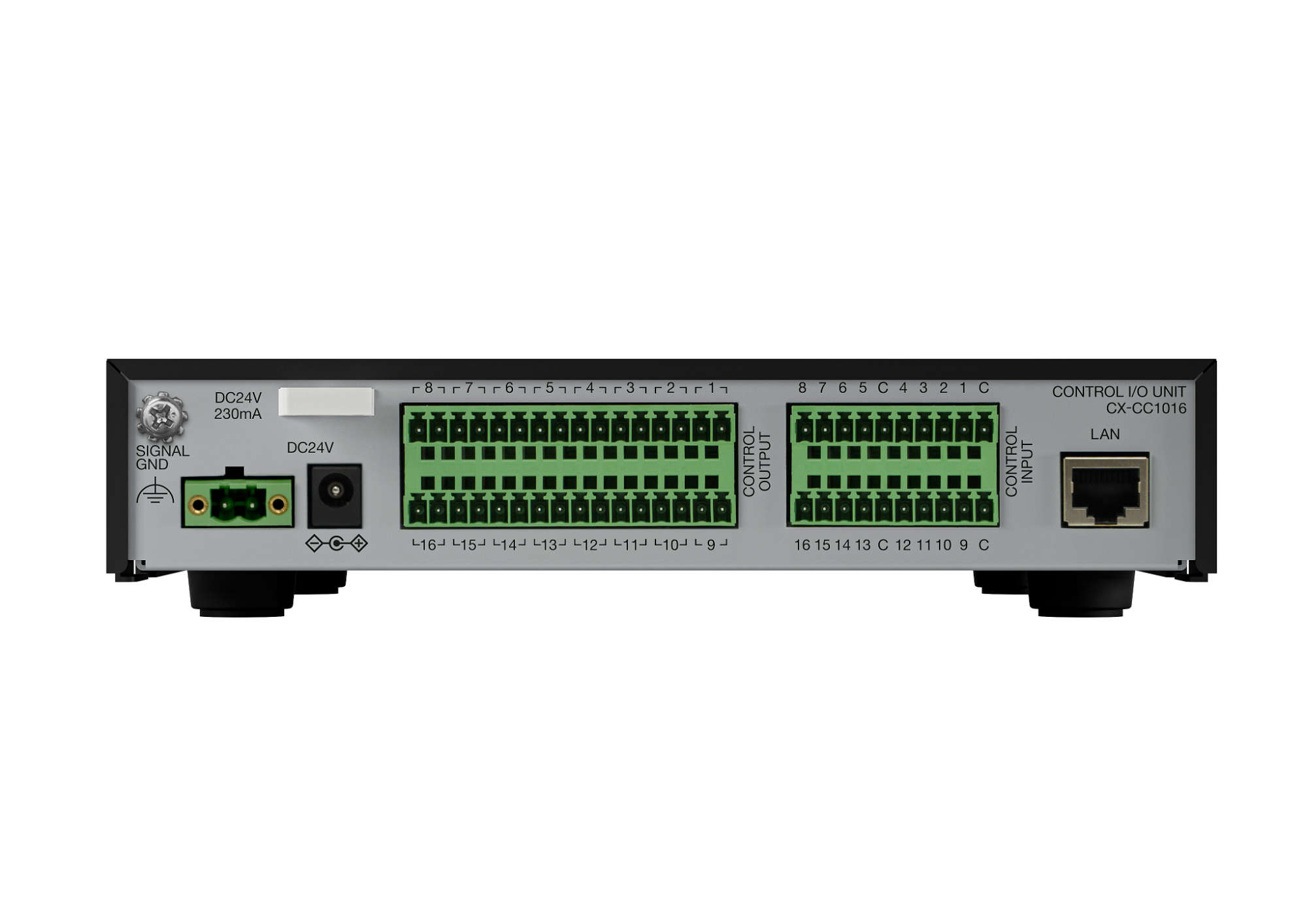

控制輸入
16 channels, no-voltage make contact input, open voltage: 24 V DC, short-circuit current: 10 mA or less, removable terminal block (10 pins x2)
控制輸出
16 channels, relay contact output, maximum contact capacity: 30 V DC/1.0 A, removable terminal block (16 pins x2)
Installation Method
Desktop, rack, or wall mounting (Rack or wall mounting needs optional brackets.)
工作溫度
0 °C to +40 °C (32 °F to 104 °F)
工作濕度
90 %RH (no condensation)
外觀
Panel, Case: Pre-coated steel plate, black, 30 % gloss
尺寸
210 (W) x44.3 (H) x266.7 (D) mm (8.27" x1.74" x10.5")
重量
1.5 kg (3.31 lb)
附屬品
Removable terminal plug (2 pins) x 1, Removable terminal plug (10 pins) x 2, Removable terminal plug (16 pins) x 2, Plastic foot x4, Screw for fitting plastic foot x 4
選配品
AC adaptor: AD-246
Wall mounting bracket: YC-850
Half width blank panel: MB-15B-BK (for rack mounting one CX-CC1016 unit)
Rack joint bracket: MB-15B-J (for rack mounting two CX-CC1016 units)
Wall mounting bracket: YC-850
Half width blank panel: MB-15B-BK (for rack mounting one CX-CC1016 unit)
Rack joint bracket: MB-15B-J (for rack mounting two CX-CC1016 units)
請下載資料以獲取完整規格。
安裝支架配件
控制介面單元應為網路連接的控制I/O介面設備，專為與TOA的CX-1000系列IP通訊系統搭配使用而設計。
控制介面單元應提供16個無電壓閉合接點輸入和16個繼電器接點輸出，可與外部設備連動，實現系統級控制。每個繼電器輸出通道的最大接點容量為DC 30V，1.0A。
控制介面單元應透過單一RJ45 LAN連接埠連接，並支援100BASE-TX乙太網路。支援的協定包括TCP/IP、UDP、ARP、ICMP、HTTP和FTP。應提供電源、網路狀態、系統運作和各個輸出通道的LED指示燈。且包含一個重設鍵，方便維護，所有輸入和輸出連接均應使用可拆卸端子端子。
控制介面單元應支援桌面放置，並可使用選購支架安裝在機櫃或牆壁上。電源可透過可拆卸式端子以 24 V 直流電供電，也可透過選購的AC電源供應器供電。功耗不得超過 5.5 W。設備的工作溫度範圍為 0 °C 至 +40 °C（32 °F 至 104 °F），相對濕度最高可達 90%（無冷凝）。
控制介面單元應採用黑色烤漆的鋼製機殼。尺寸為 210（寬）× 44.3（高）× 266.7（深）毫米（8.27 英吋 × 1.74 英吋 × 10.50 英吋），重量為 1.5 公斤（3.31 磅）。
選購配件：壁掛支架 (YC-850)、半寬空白面板 (MB-15B-BK)、機架連接支架 (MB-15B-J)
製造商：TOA Corporation
型號：CX-CC1016
